規格型號：72594530
頻率：20MHZ
尺寸：5.0*3.2mm
PDF
產品描述：福克斯晶振C5BQ,FQ5032B-20.000無源晶體,FOX晶振,無源晶體,貼片諧振器,SMD晶振,音叉晶體,水晶振動子,無源貼片晶體,5032mm貼片晶振,型號C5BQ,編碼FQ5032B-20.000是一款陶瓷面貼片型的陶瓷諧振器,采用優異的原料匠心打磨...

福克斯晶振C5BQ,FQ5032B-20.000無源晶體,FOX晶振,無源晶體,貼片諧振器,SMD晶振,音叉晶體,水晶振動子,無源貼片晶體,5032mm貼片晶振,型號C5BQ,編碼FQ5032B-20.000是一款陶瓷面貼片型的陶瓷諧振器,采用優異的原料匠心打磨而成,符合國家認證標準,產品具備超高的可靠性能和穩定性能,非常適合于汽車電子,藍牙音響,無線設備等領域.

FQ5032B-24.576貼片晶振,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求福克斯晶振C5BQ,FQ5032B-20.000無源晶體

FQ5032B-20.000晶振 參數表

FOX晶振規格	單位	C5BQ晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	20MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-0 to +70°C	標準溫度
激勵功率	DL	0.1mW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10^-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.128vod.com/
頻率溫度特征	f_tem	±30 × 10^-6/-10°C ～ +60°C	超出標準的規格請聯系我們.
負載電容	CL	20pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	50 Ohms	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

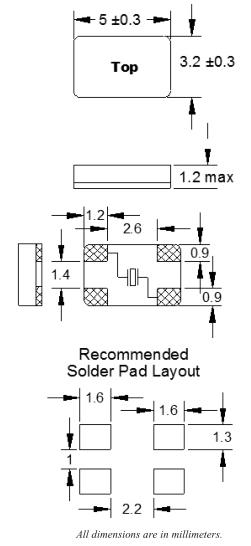

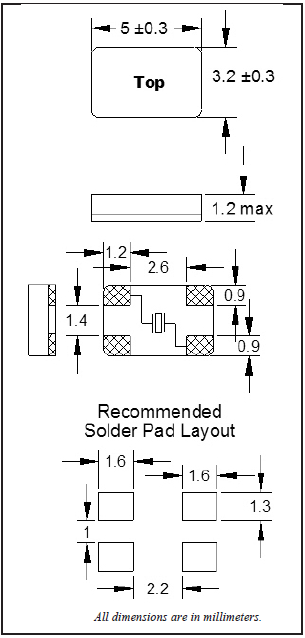

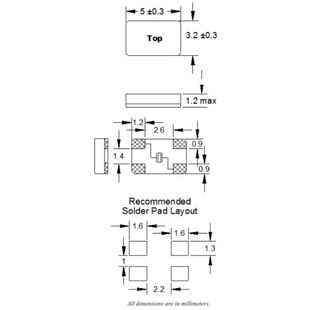

福克斯晶振C5BQ,FQ5032B-20.000無源晶體 尺寸圖

FQ5032B-20.000晶振 使用注意事項
自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品福克斯晶振C5BQ,FQ5032B-20.000無源晶體
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Type 系列	Frequency	Frequency Stability頻率穩定度
FQ5032B-12.000	FOX晶振	C5BQ	MHz Crystal	12MHz	±30ppm
FQ5032B-12.000	FOX晶振	C5BQ	MHz Crystal	12MHz	±30ppm
FQ5032B-12.000	FOX晶振	C5BQ	MHz Crystal	12MHz	±30ppm
FQ5032B-25.000	FOX晶振	C5BQ	MHz Crystal	25MHz	±30ppm
FQ5032B-25.000	FOX晶振	C5BQ	MHz Crystal	25MHz	±30ppm
FQ5032B-25.000	FOX晶振	C5BQ	MHz Crystal	25MHz	±30ppm
FQ5032B-20.000	FOX晶振	C5BQ	MHz Crystal	20MHz	±30ppm
FQ5032B-20.000	FOX晶振	C5BQ	MHz Crystal	20MHz	±30ppm
FQ5032B-20.000	FOX晶振	C5BQ	MHz Crystal	20MHz	±30ppm
FQ5032B-18.432	FOX晶振	C5BQ	MHz Crystal	18.432MHz	±30ppm
FQ5032B-18.432	FOX晶振	C5BQ	MHz Crystal	18.432MHz	±30ppm
FQ5032B-18.432	FOX晶振	C5BQ	MHz Crystal	18.432MHz	±30ppm
FQ5032B-24.576	FOX晶振	C5BQ	MHz Crystal	24.576MHz	±30ppm
FQ5032B-24.576	FOX晶振	C5BQ	MHz Crystal	24.576MHz	±30ppm
FQ5032B-24.576	FOX晶振	C5BQ	MHz Crystal	24.576MHz	±30ppm
FQ5032B-24.000	FOX晶振	C5BQ	MHz Crystal	24MHz	±30ppm
FQ5032B-24.000	FOX晶振	C5BQ	MHz Crystal	24MHz	±30ppm
FQ5032B-24.000	FOX晶振	C5BQ	MHz Crystal	24MHz	±30ppm
FQ5032B-16.000	FOX晶振	C5BQ	MHz Crystal	16MHz	±30ppm
FQ5032B-16.000	FOX晶振	C5BQ	MHz Crystal	16MHz	±30ppm
FQ5032B-16.000	FOX晶振	C5BQ	MHz Crystal	16MHz	±30ppm
FQ5032BR-25.000	FOX晶振	C5BQ	MHz Crystal	25MHz	±50ppm
